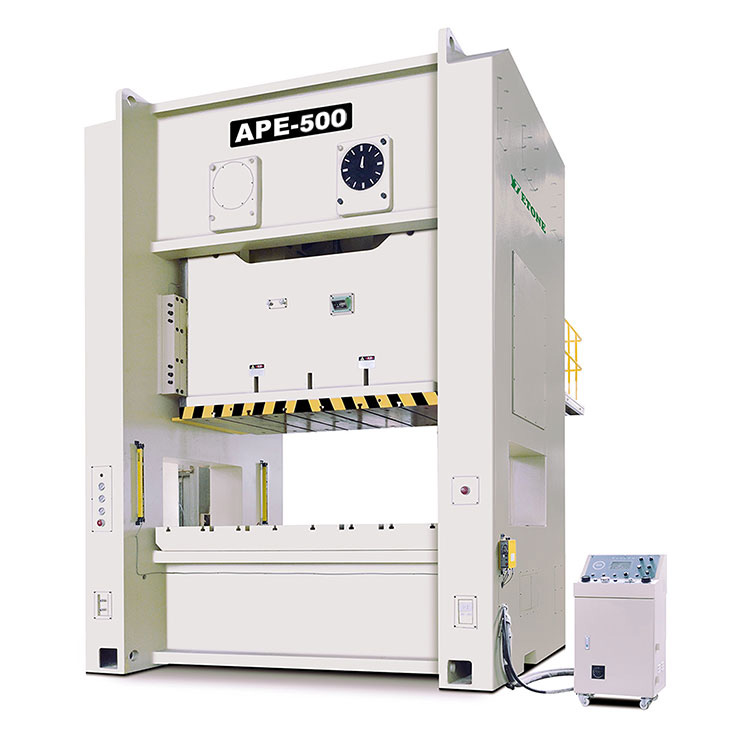

Prensa de manivelaes un tipo de equipo mecánico comúnmente utilizado en el procesamiento de formación de metales. Sus principales características estructurales son las siguientes:
Mecanismo de manivela: la parte central delprensa de manivelaes su mecanismo de manivela, que generalmente se compone de una manivela, una biela y un control deslizante. La manivela impulsa la biela, que a su vez empuja el control deslizante hacia arriba y hacia abajo para completar el procesamiento de presión.
Estructura del cuerpo: el fuselaje generalmente adopta la estructura de soldadura de placa de acero o hierro fundido, que tiene una alta rigidez para resistir las cargas de impacto y la presión, y garantizar la estabilidad y la precisión de trabajo.
Slider: el control deslizante es una parte de trabajo importante de la prensa, que se utiliza para lograr el movimiento al alza y hacia abajo. Está conectado al mecanismo de cigüeñal para la salida de presión. El diseño del control deslizante debe garantizar su fuerza y precisión.
Sistema de cigüeñal y biela: el cigüeñal transmite energía a la biela a través de la rotación, formando el movimiento hacia arriba y hacia abajo del control deslizante. La forma y el ángulo de rotación del cigüeñal determinan la trayectoria de movimiento y la velocidad del control deslizante. La biela se usa para convertir el movimiento de rotación del cigüeñal en el movimiento lineal del control deslizante.
Tabla de operación: la tabla de operación es la parte de la prensa utilizada para colocar la pieza de trabajo. Por lo general, está equipado con un accesorio o molde para arreglar la pieza de trabajo para garantizar la estabilidad y la precisión de la pieza de trabajo durante el procesamiento.
Sistema de regulación de presión:Presas de manivelageneralmente están equipados con un sistema de regulación de presión, que puede ajustar la presión de acuerdo con los diferentes requisitos de procesamiento. Esto es muy importante para garantizar la calidad del procesamiento.
Vuelo: el volante se usa para almacenar y liberar energía, mantener la estabilidad de la prensa de manivela durante la operación y evitar las fluctuaciones de velocidad causadas por los cambios de carga.
Sistema de lubricación: debido a la gran fricción entre el mecanismo de manivela y el control deslizante, la prensa de manivela generalmente está equipada con un sistema de lubricación para reducir el desgaste y garantizar una operación estable a largo plazo.
Dispositivo de protección de seguridad: las prensas de manivela generalmente están equipadas con múltiples dispositivos de protección de seguridad, como cubiertas de protección, puertas de seguridad, protección contra sobrecarga de presión, etc., para garantizar la seguridad de los operadores.
En resumen, elprensa de manivelaConvierte el movimiento de rotación en el movimiento recíproco lineal del control deslizante a través del mecanismo de cigüeñal, y el diseño estructural se centra en la rigidez, la precisión y la seguridad para lograr operaciones eficientes de formación de metales.
